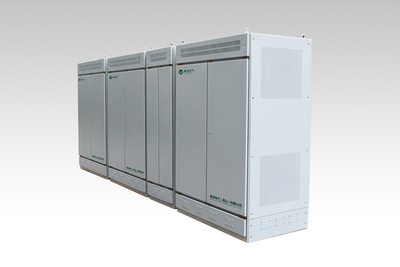

谐波滤除装置是由滤波电容器，谐波电抗器，Q值调节器，电子投切开关，过压，过流，过热保护装置等部件构成。谐波滤除装置中的电容器容量是依据基波频率及系统所需补偿的无功率而设计，LC回路中的电感值的选择依据在该次谐波频率中能与电容器产生串联谐振，使谐波滤除装置在该次谐波频率形成非常低的阻抗，让大部分的该谐波电流流入谐波滤除装置，而不经过主变，是典型的谐波滤除装置。

谐波滤除装置能自动根据负载的开启和关闭进行启动和闭锁，并提供多达十一种电参数的显示。谐波滤除装置是针对客户需求设计，并保证达到最佳的谐波滤波性能及无功功率补偿特性，同时会提高用户负载的效率，达到有效的投资效益。

技术参数 Technology Parameter

系统电压 System Voltage	220V-1100V
基本波频率 Basic Wave Frequency	50/60Hz
每柜输出容量 Output Capacity of Each Cabinet	约60-360kvar
柜体尺寸 W×D×H(mm) Dimension	1000×600×2200 1200×600×2200
防护等级 Protection Grade	Ip20
执行标准 Operating Standard	IEEE-519 GB/T1459-93 Q/TSH12-2001
谐波抑制 Harmonic Suppression	3次、5次、7次、11次、13次……
适用于电弧炉、感应炉、焊接设备、机械设备及其它产生大量谐波电流的场所。	It’s applicable for arc furnace, introduction furnace, welding equipment, mechanical equipmentand other places producing large amount of harmonic current.

　　 凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商订做，咨询电话：18013223227。
